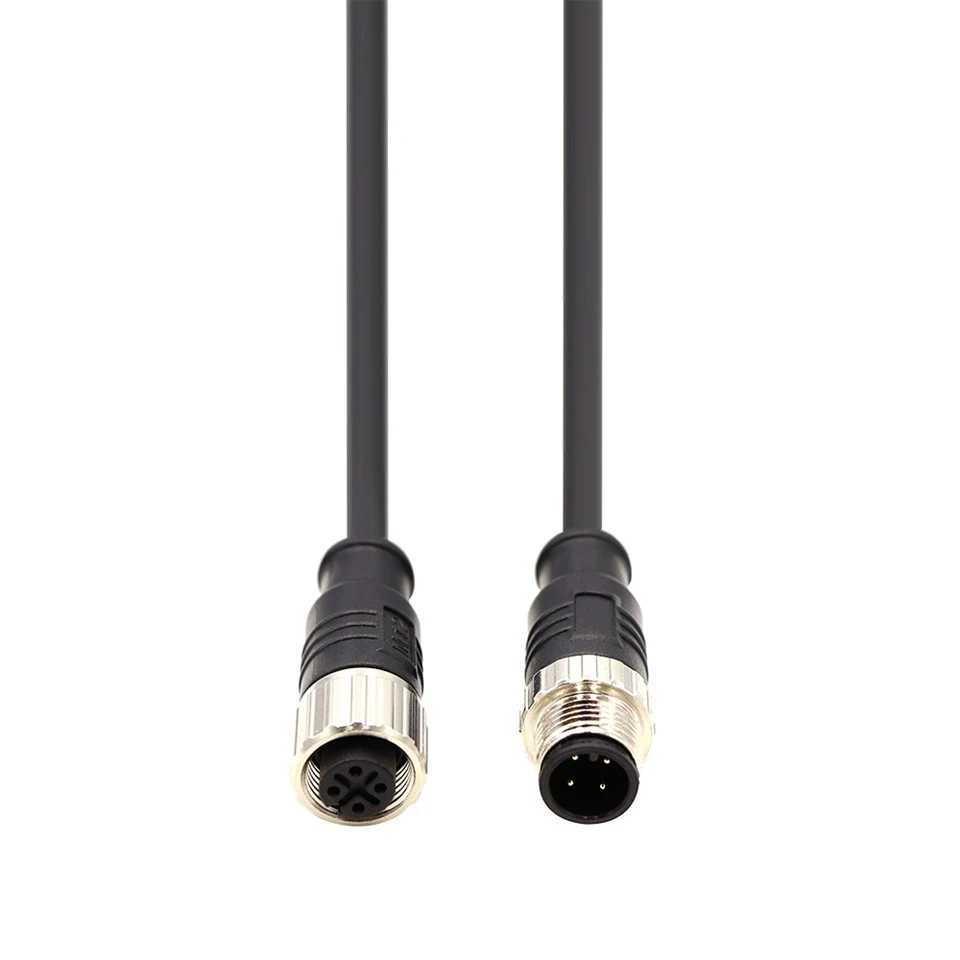

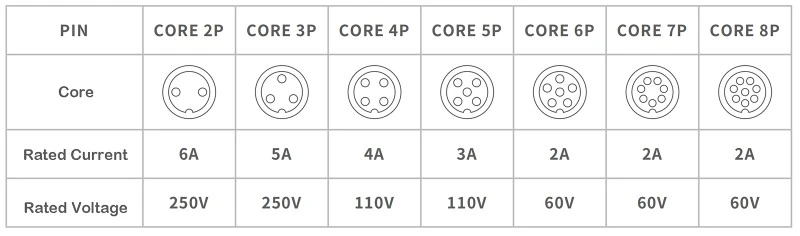

M12 5 Pin-kierrevesitiivis liitin IP67

Dongguan Hejiaxin Technology Co., Ltd. on yksi johtavista m12 5 pin-kierteisen vedenpitävän liittimen ip67 valmistajista ja toimittajista Kiinassa. Voit vapaasti myydä Kiinassa valmistettuja kestäviä tuotteita täällä ja saada hinnaston tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä.

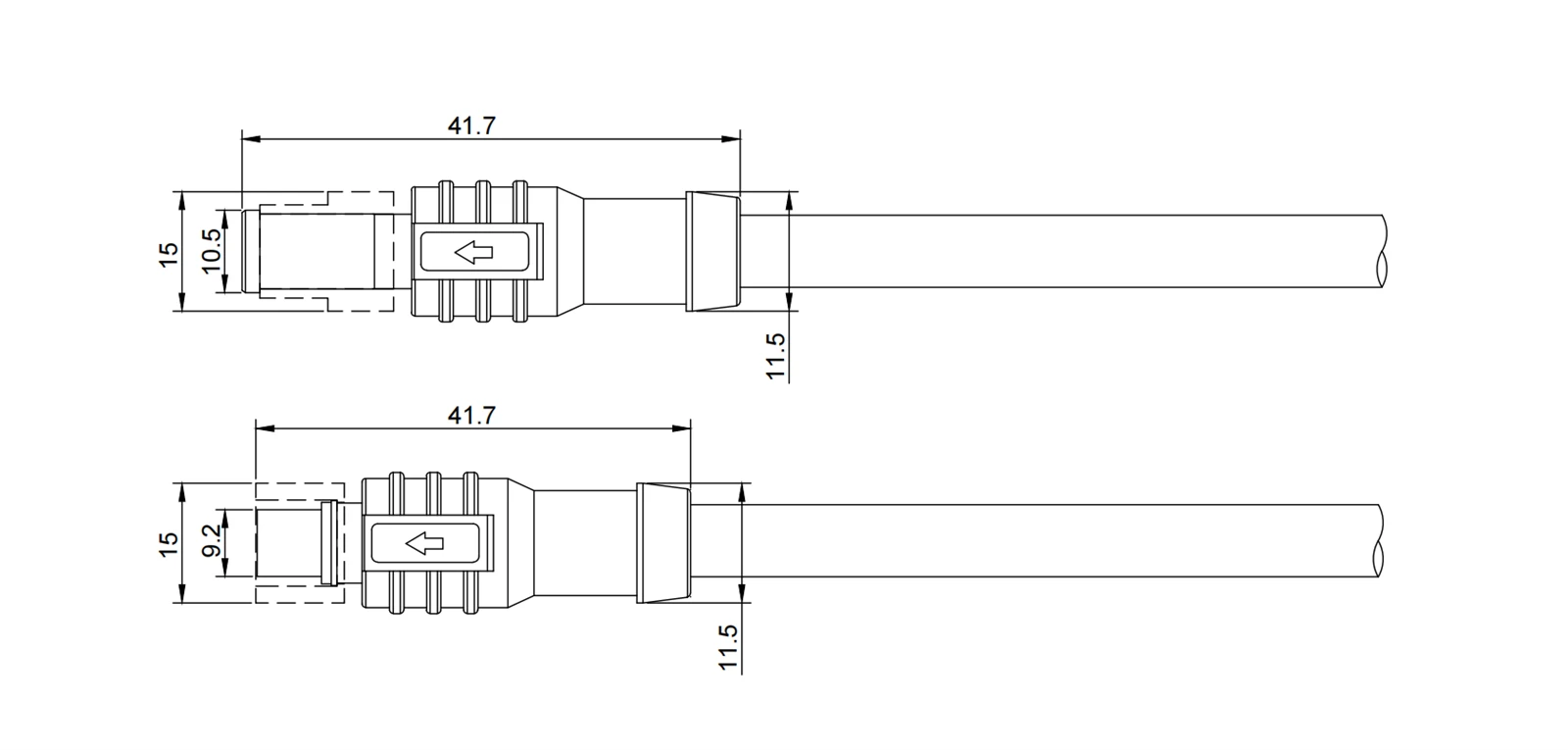

Mittapiirros sisältää kaikki tärkeimmät mekaaniset tiedot liitteenä olevan CAD-otteen mukaan. Urosliittimen kokonaispituus on 41,7 mm (ilman kaapelin suojusta), liitäntäkierteen pituus 15,0 mm ja paneelin -sivukierteen pituus 11,5 mm. Naarasliittimen kokonaispituus on myös 41,7 mm, kierresyvyys 10,5 mm liitospinnalla ja 9,2 mm asennuspuolella – huomioi uros- ja naaraskierteiden välinen epäsymmetria. Täysin yhdistetty kokoonpano pienenee määritettyyn kirjekuoreen. Kaikki kierremuodot ovat M12×1,0; toleranssit noudattavat ISO 2768-m. Piirustuksessa näkyy myös suositeltu paneelin aukon halkaisija ja polarisoivan avaimen asento. PDF/DWG saatavilla CAD-integrointia varten. Tarkista 11,5 mm:n ja 9,2 mm:n kierteiden mitat, kun suunnittelet paneelin välystä, koska urospuolinen puoli vaatii syvemmän kiinnityksen kuin vastakkeen asennuspuoli.

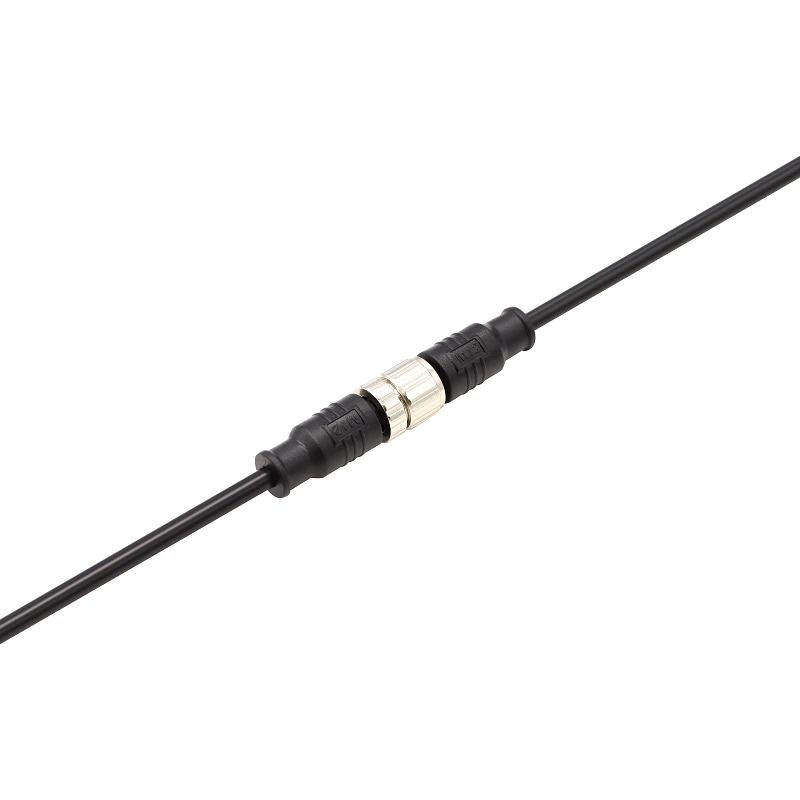

Metalliliitos (mies- ja naarasliitetty)

Tämä kuva keskittyy yhdistettyyn rajapintaan ja korostaa metallin välistä kosketusta kierteitetyn kytkinmutterin ja vastakkeen vaipan välillä. Nikkelipinnoitetut messinkilangat ovat täysin kiinni, eikä liitoksessa ole rakoa – tämä varmistaa sekä mekaanisen jäykkyyden että jatkuvan suojauksen sähkömagneettisia häiriöitä vastaan. Tiivisterengas puristuu tasaisesti kehän ympäri, mikä näkyy ohuena tummana viivana liitosaumassa. Tämä kuva vahvistaa oikean istuvuuden ja viimeistelyn, mikä on hyödyllistä laaduntarkastuksessa ennen kenttäkäyttöä.

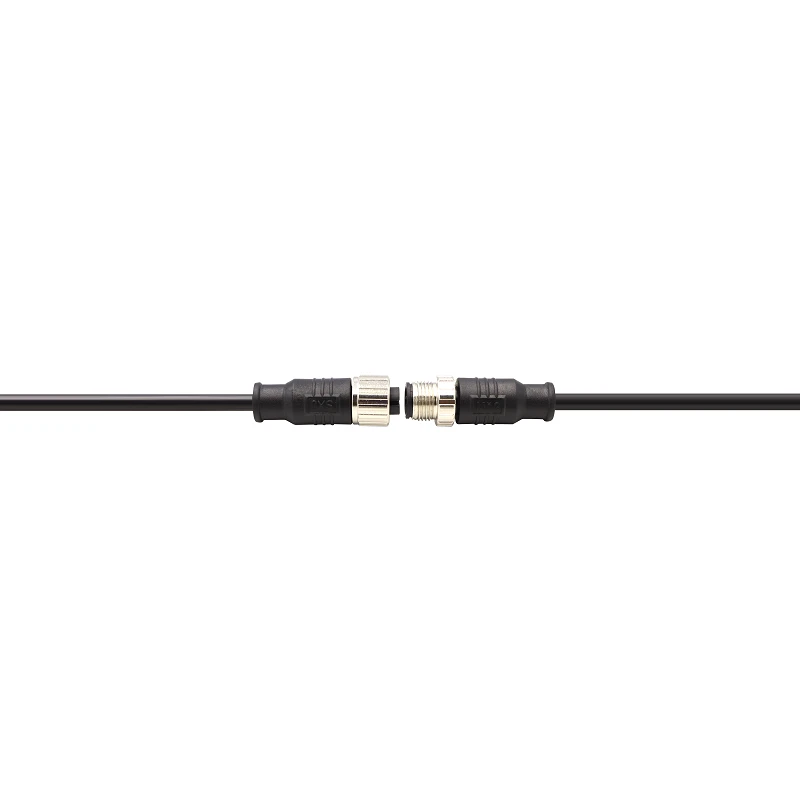

Mies ja nainen erotettu

Tässä kuvassa urospistoke (vasemmalla) ja naarasliitin (oikealla) on erotettu toisistaan, ja molemmat M12 × 1,0 -metallikierteet ovat selvästi esillä. Ulkokierre on koneistettu massiivimessingistä nikkelöinnillä; sisäkierteessä on sama pinnoituslaatu. Muovikierteitä ei käytetä – kaikki kantavat ja tiivistyspinnat ovat metallisia, mikä varmistaa pitkäaikaisen vääntömomentin säilymisen ja poikkikierteityksen kestävyyden. Urospuolen O-rengas näkyy langan juuren takana. Tämä kuva on pikaopas kierteiden kunnosta ja tiivisteen sijoittelusta ennen kokoamista.
