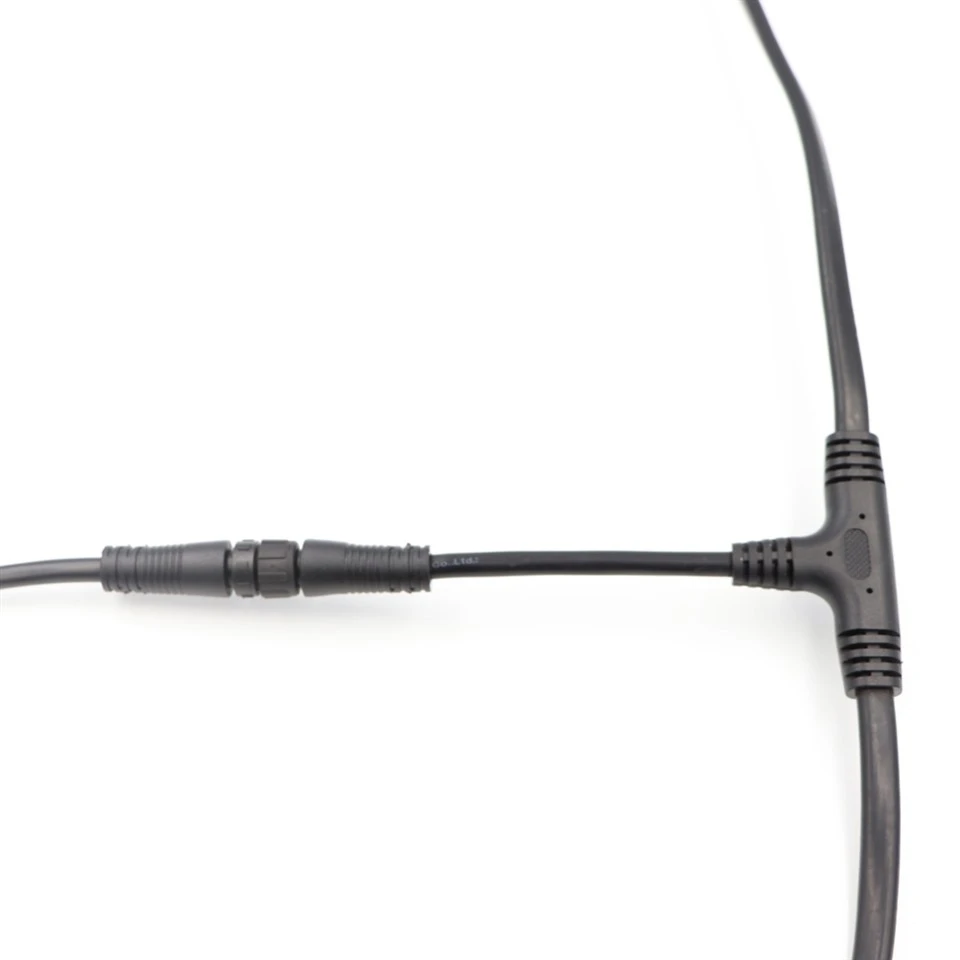

M12 1 - 2-6-porttinen T-tyyppinen litteä signaalikaapeli vedenpitävä kokoonpano IP67

Tämä T--tyypin vedenpitävä jakokaapeli käyttää integroitua ruiskupuristettua T-haararakennetta, mikä mahdollistaa yhden-tulon kaksi-lähdön rinnakkaisjohdotuksen. Siinä on helppo kenttäkokoonpano, vakaa sähkönsiirto ja erinomainen vetolujuus. Liitin tukee nopeaa pistoke-ja-lukkoliitäntää, jossa on luotettava eristys ja pitkä kytkentäjakso. Sisäänrakennettu-tiivisterakenne saavuttaa IP65-vesitiiviysluokituksen ja laajan käyttölämpötila-alueen. Laajalti käytössä LED-ulkovalaistuksessa, maisemalampuissa, aurinko{12}matalajännitteisessä valaistuksessa ja puutarhavalaisimissa. Mukautettu johdon pituus, lankamitta, nastat ja kaapelien päät ovat saatavilla pyynnöstä.

Lähetä kysely

Dongguan Hejiaxin Technology Co., Ltd. on yksi johtavista m12 1 - 2-6-porttisen t-tyypin litteän signaalikaapelin vedenpitävän ip67-kokoonpanon valmistajista ja toimittajista Kiinassa. Voit vapaasti myydä Kiinassa valmistettuja kestäviä tuotteita täällä ja saada hinnaston tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä.

Tekniset tiedot

Parametri	Erittely
Nimellisvirta	5A
Nimellisjännite	250V AC/DC
Puolan lukumäärä	2 Pin
Suojausluokka	IP65
Kosketusvastus	Pienempi tai yhtä suuri kuin 5 mΩ
Eristysvastus	Suurempi tai yhtä suuri kuin 1000MΩ
Kestää jännitteen	1500V AC
Parittelusyklit	Suurempi tai yhtä suuri kuin 500 kertaa
Käyttölämpötila	-40 astetta ~ +80 astetta

Materiaalitiedot

Parametri	Erittely
Lanka Materiaali	Kuparijohdin, PVC/TPU-vaippa
Asunnon materiaali	Musta PVC-ruiskutus
Pin materiaali	Nikkeli{0}}Palveltu messinki
Tiivistysrengas	Silikoni kumi

Tuotesuunnittelupiirustus

Dimensional Drawing

Tämä CAD-piirustus näyttää T--muotoisen vedenpitävän jakoliittimen yleiset ääriviivat ja tärkeimmät mittatiedot. Kokonaispituus vaakatasossa on 69 mm, pystysuora kokonaiskorkeus 40,5 mm. Siinä on vahvistetut vedonpoistoosat kolmessa kaapelin ulostulossa, jotka suojaavat -vetoa. Kaikki mitat noudattavat ISO 2768-m toleranssistandardeja. Mukautettua kuoren kokoa ja langan sisääntuloaukkoa voidaan tukea. Täydelliset suunnittelupiirustustiedostot voidaan toimittaa asiakkaan todentamista varten ennen massatuotantoa.

Tuotetiedot

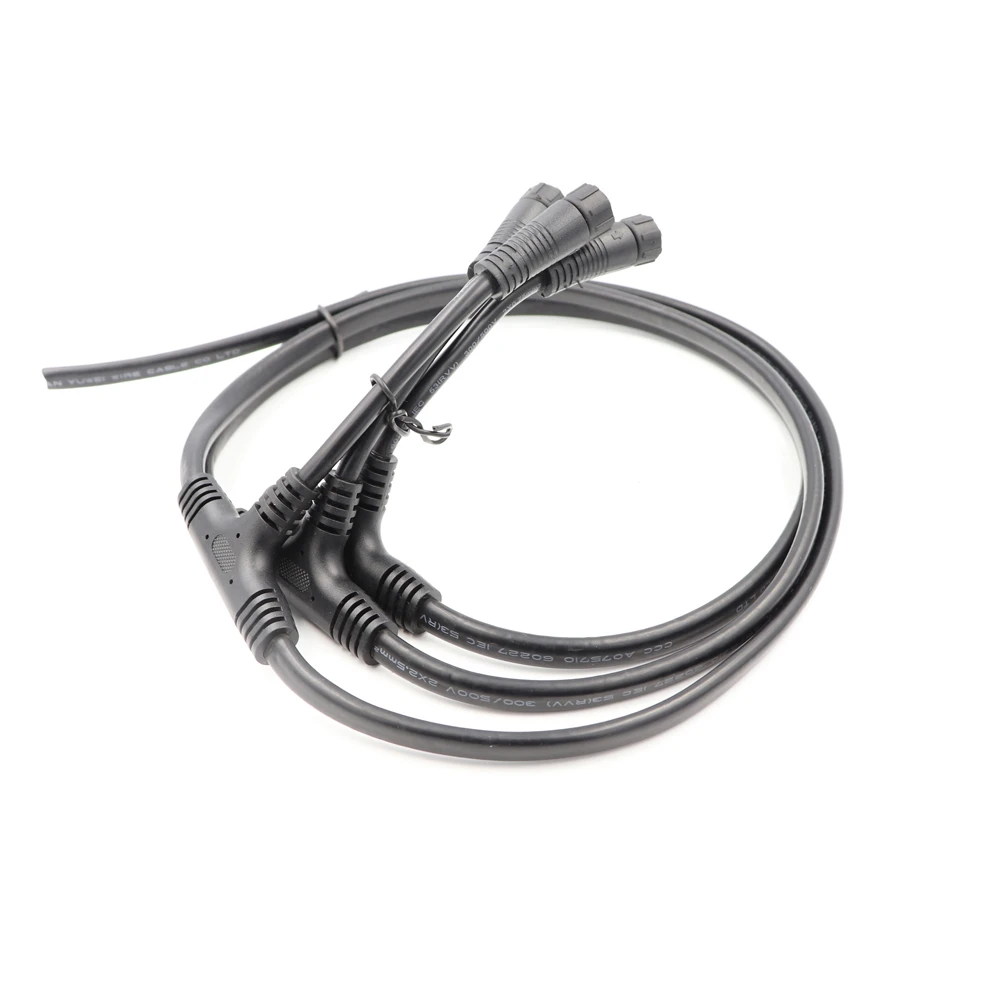

Kierretty T--tyypin vedenpitävä johtosarja Yleiskatsaus

Tässä kuvassa näkyy siististi kierrettyjä T--tyypin vedenpitäviä jakokaapelikokoonpanoja. Useat integroidut ruisku-valetut T-liittimet on esikoottu-jatkokaapeleilla, jotka on päätetty tavallisilla pyöreillä uros- ja naarasliittimillä, jotka ovat vedenpitäviä. Kaapelin ulkovaippa on painettu täydellisillä langan teknisillä merkinnöillä. Vahvistetut vedonpoistorakenteet on asennettu jokaiseen kaapelin ulostuloon kestämään jännitystä ja taipumavaurioita. Tämä kuva auttaa tarkistamaan yleisen johdotuksen ulkona olevien LED-valaistusjärjestelmien sarjaliitäntäsuunnittelussa.

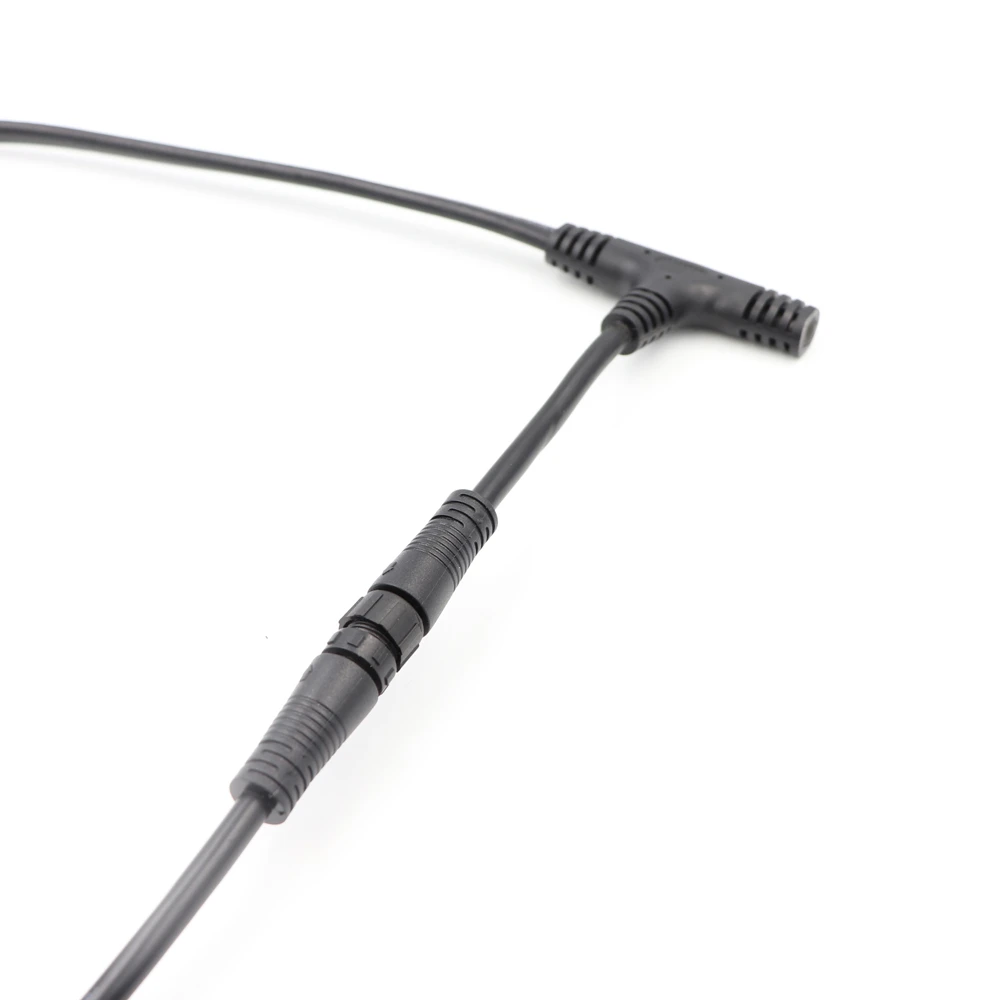

T-liittimen ja suoran pistokkeen yhdistämisnäkymä

Tässä sivukuvassa näkyy T-muotoisen vedenpitävän jaottimen ja pyöreän uros-naaraspuolisen vedenpitävän pistokkeen liitäntäkokoonpano. Aallotettu vahvistettu vedonpoisto on suunniteltu kaapelin molempiin päihin estämään langan murtuminen usein taivutettaessa. Tämä kuva tarjoaa intuitiivisen kokoonpanoviitteen kenttäjohdotuksen asennukseen.
