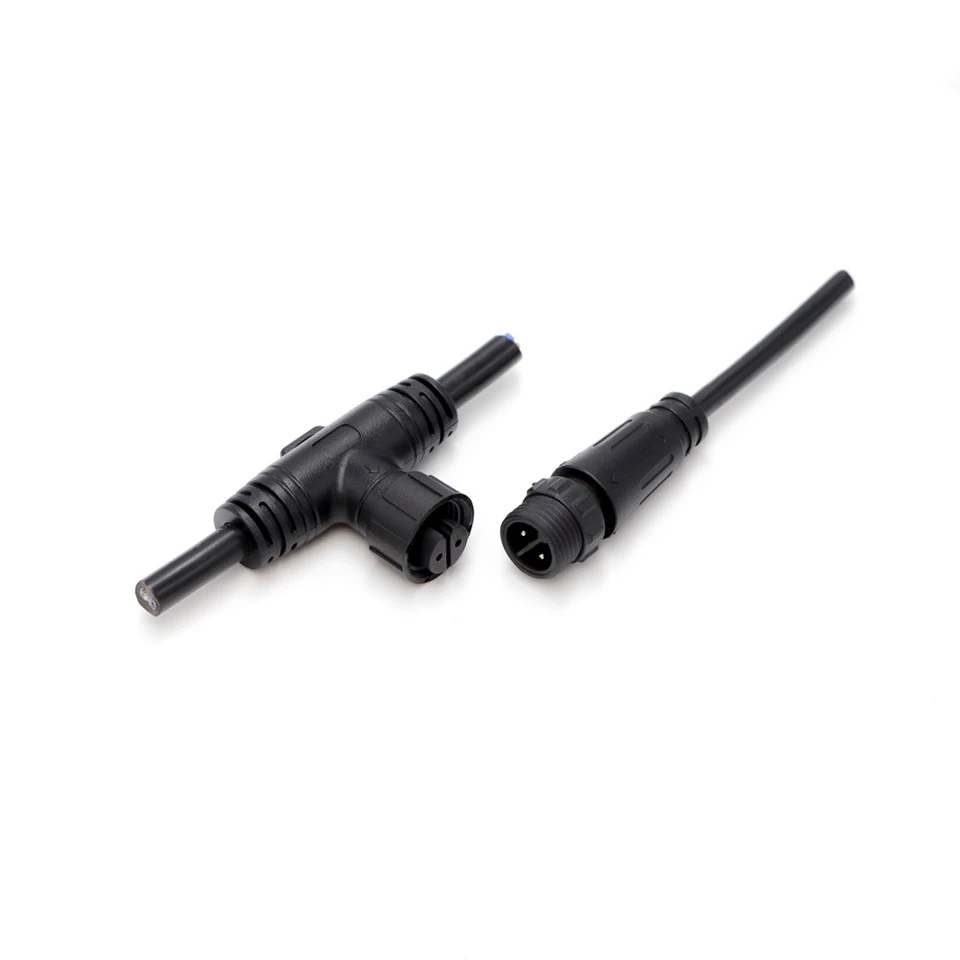

M12 2-6 Pin T-tyyppinen vedenpitävä modulaarinen kaapelikokoonpano 10 mm:n pääkaapelilla IP67

Modulaarinen T--tyyppinen M12-liitin on suunniteltu joustaviin johdotusjärjestelmiin, joissa kaapelien reititys voi vaihdella asennusten välillä. Toisin kuin kiinteät kaapelikokoonpanot, tässä liittimessä on irrotettava T-haaraliitäntä, joka voidaan yhdistää yhteensopivien FSG054-sarjan kaapeleiden kanssa erilaisten johtosarjakokoonpanojen luomiseksi. Saatavana 2-6-nastaisina versioina, se tukee erilaisia virta- ja signaaliliitäntävaatimuksia pitäen samalla asennuksen ja ylläpidon yksinkertaisena. Päällevalettu PVC- ja nailonkotelo tarjoaa mekaanisen suojan, IP67-tiiviste ja käyttölämpötila-alue -20 asteesta +85 asteeseen teollisuusympäristöihin. Tämä modulaarinen rakenne soveltuu laitteiden testaukseen, kenttähuoltoon, automaatiojärjestelmiin ja sovelluksiin, jotka vaativat toistuvia kaapelisäätöjä. Mukautettuja nastajärjestelyjä ja liitinyhdistelmiä voidaan toimittaa erityisten järjestelmätarpeiden mukaan.

Lähetä kysely

Dongguan Hejiaxin Technology Co., Ltd. on yksi johtavista m12 2-6 pin t--tyypin vedenpitävän modulaarisen kaapelikokoonpanon ja 10 mm pääkaapelin ip67 valmistajista ja toimittajista Kiinassa. Voit vapaasti myydä Kiinassa valmistettuja kestäviä tuotteita täällä ja saada hinnaston tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä.

Tekniset tiedot

Parametri	Erittely
Main Max Kaapeli OD	10,0 mm
Haarojen yhteensopivuus	2-6 Pin
Lämpötilaluokitus	-20 astetta ~+85 astetta
Kosketusvastus	<10mΩ
Vedenpitävä taso	IP67

Materiaalitiedot

Parametri	Erittely
Materiaali	PVC,, Nylon
Kaapeli	PVC, kumi

Tuotesuunnittelupiirustus

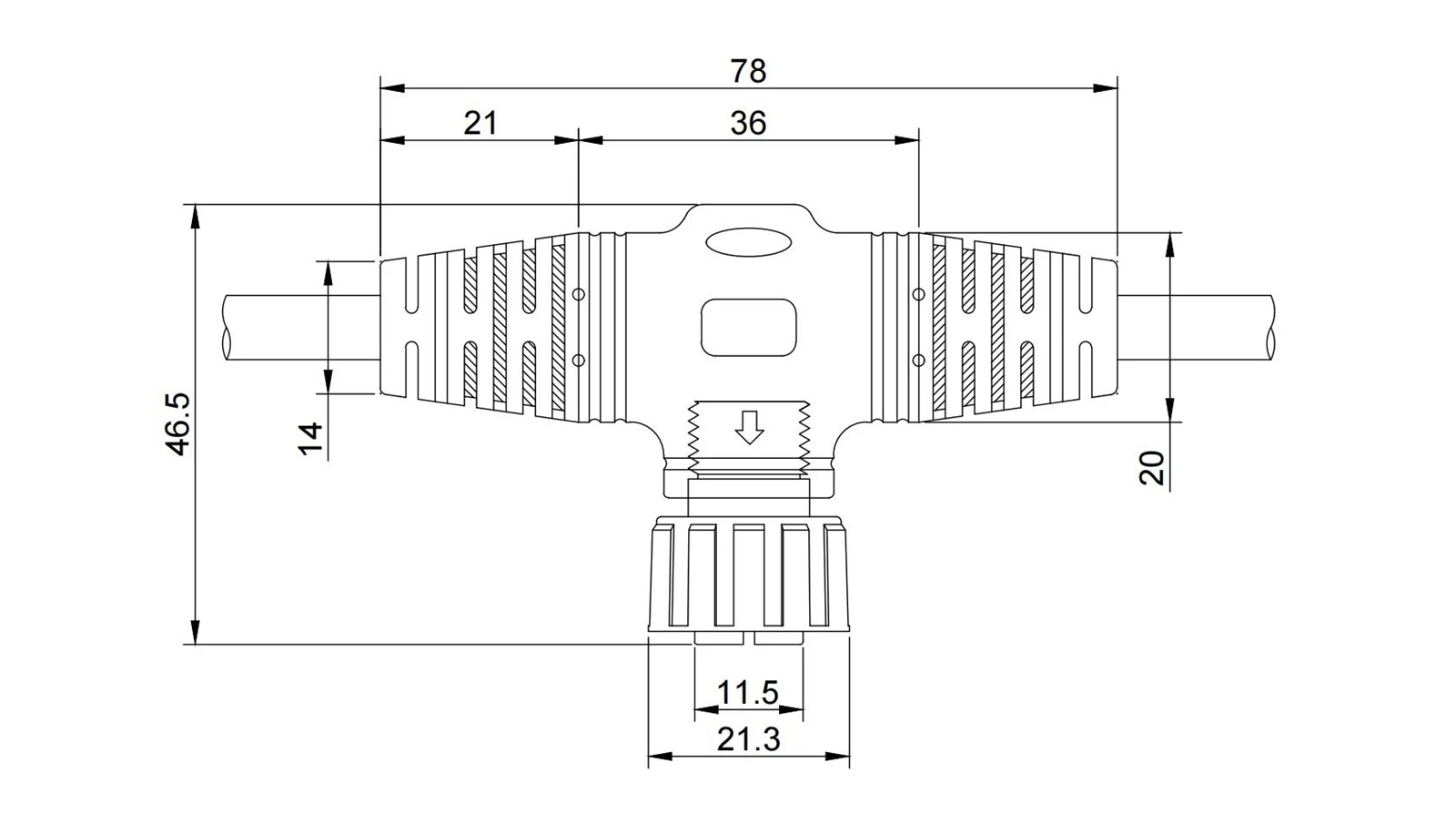

Dimensional Drawing

Modulaarinen T-runko, jossa on oma FSG054-liitäntäportti integroitujen kaapelien sijaan. Liitospinta noudattaa FSG054-nasta-asettelua – kytke esiasennettu kaapeli tähän porttiin. Kaksi muuta haaraa ovat tavallisia M12-kierteisiä pistorasioita, jotka hyväksyvät M12-pistokkeet. Muotin mitat: rungon pituus 78 mm, leveys 36 mm. Liitospinnan korkeus 21 mm, referenssi 46,5 mm asennuslaipan poikki. Haarojen ulostulovälit 14 mm ja 20 mm, paneelimutteri 11,5 mm tasaisesti ja 21,3 mm:n ominaisuus takapinnassa. IP67-tiiviste säilytetty kaikissa kolmessa portissa. Jos kaapeleita ei ole kiinnitetty, voit ohjata kelloa vapaasti. Mukautettu pin-kartoitus saatavilla.

Tuotetiedot

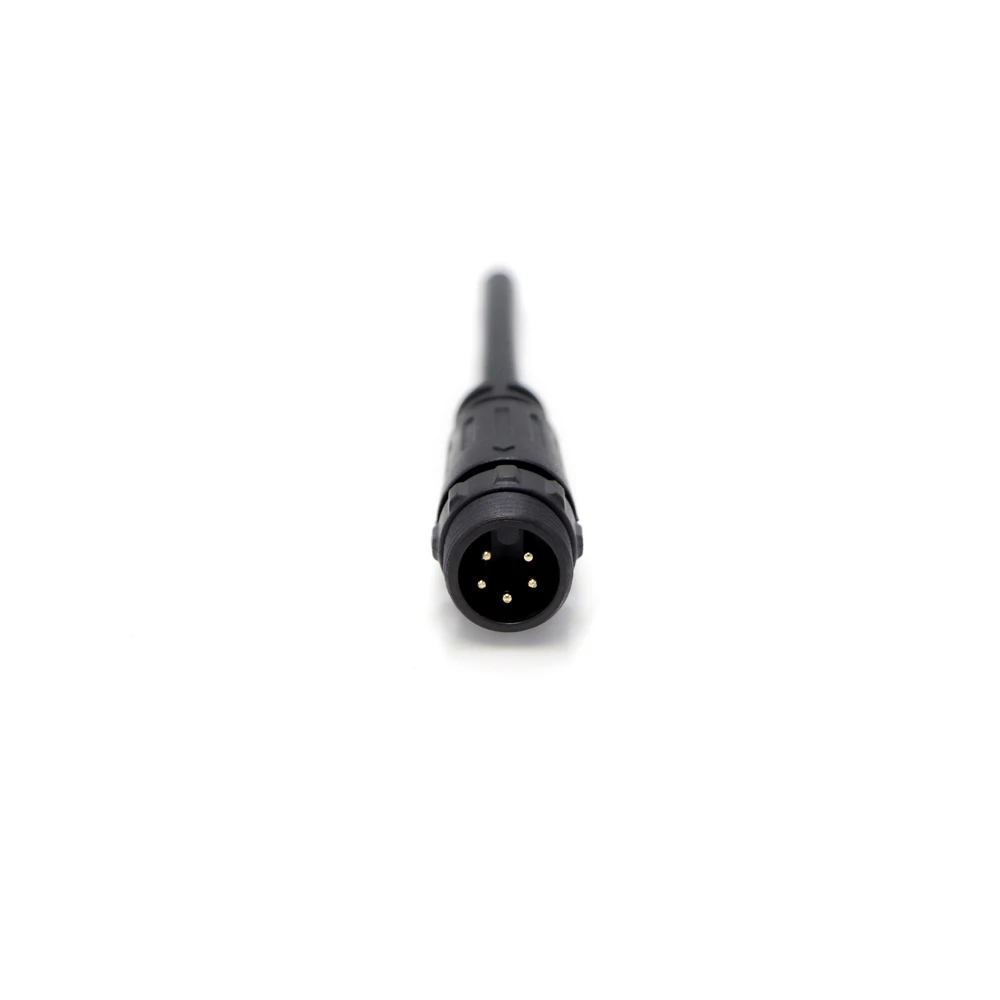

Urospuolinen kaapeli 5-nastaisella poikkileikkauksella (puoliylhäältä katsottuna)

Tämä puoli{0}}yläkuva näyttää modulaarisen ez Quick -kaapelikokoonpanon uroskaapelin pään, jossa on selkeä poikkileikkaus-5-napaisesta järjestelystä. Osio paljastaa koskettimien sijainnit, eristemateriaalin ja sisäjohtimien sijoittelun – hyödyllinen nastan kohdistamisen tarkistamiseen ennen puristamista tai juottamista. Musta PVC-muotti näkyy kaapelin läpiviennin ympärillä.

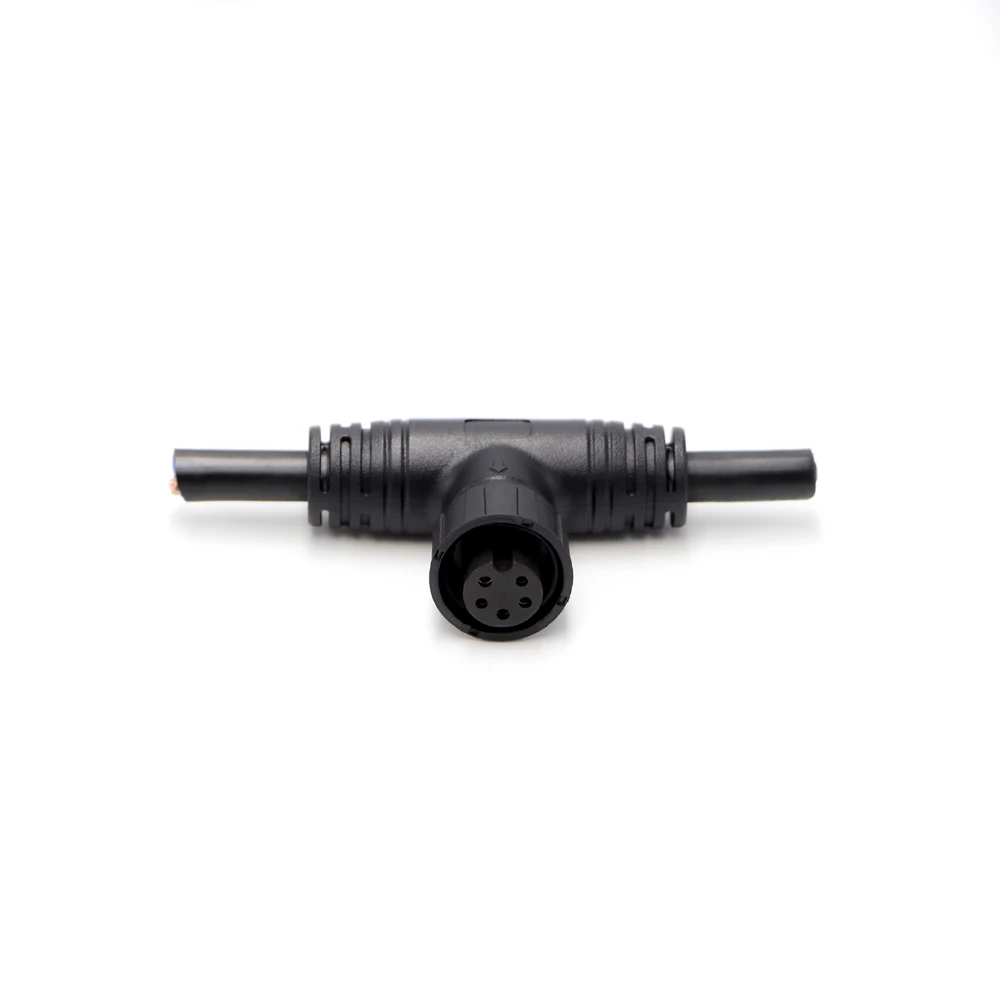

T-tyyppinen sovitin kahdella kaapelilla ja yhdellä naarasportilla

Tässä kuvassa näkyy T-muotoinen sovitin, jonka molemmille puolille on kiinnitetty kaapelit, mutta vain toinen pää päättyy naarasliittimeen – toinen puoli on suora kaapelin ulostulo. Naarasportti hyväksyy FSG054-sarjan vakiopistokkeet. Tämän kokoonpanon avulla voit koskettaa linjaan rikkomatta pääjuoksua, kun taas naaraspää tarjoaa pikaliitäntäpisteen lisälaitteille.
