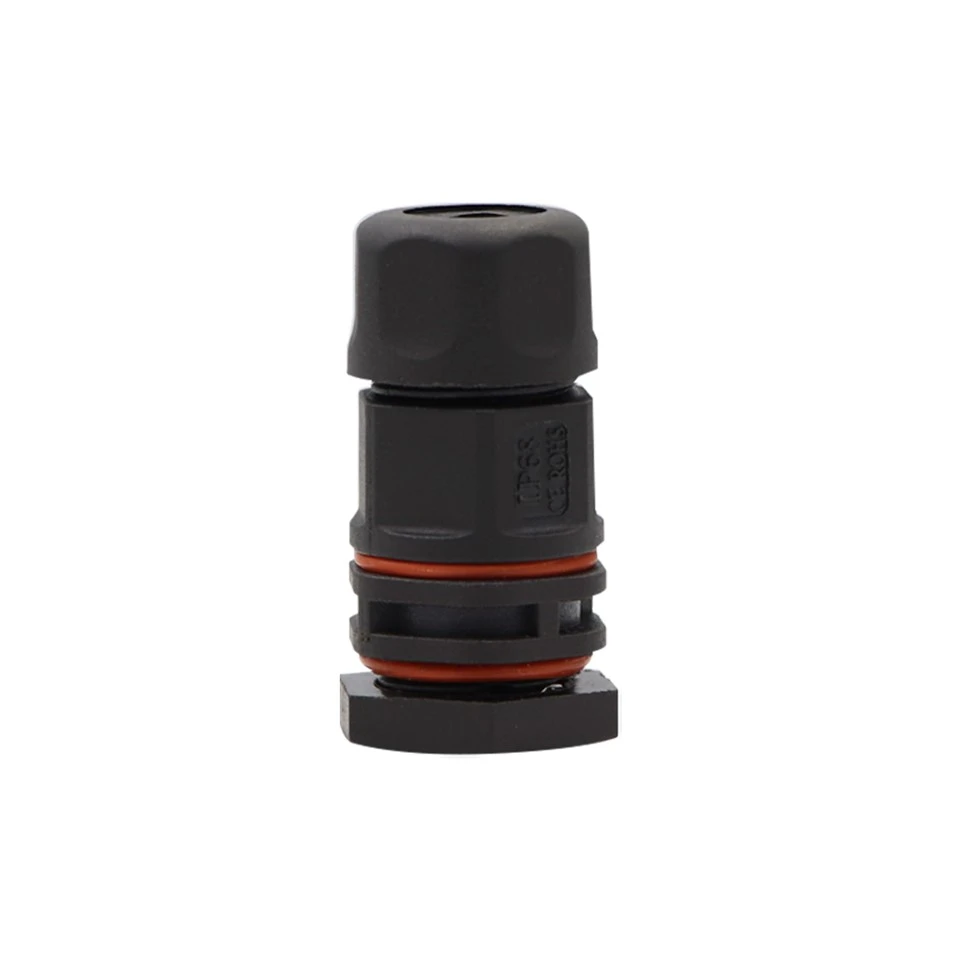

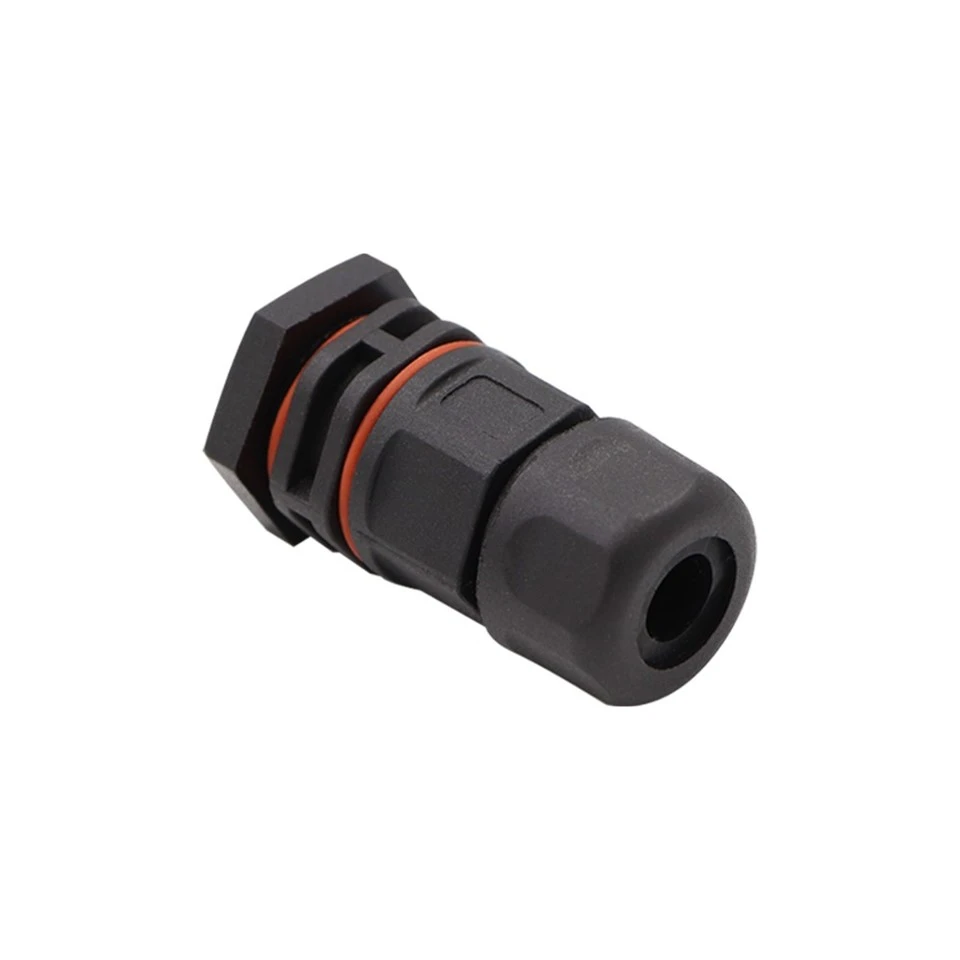

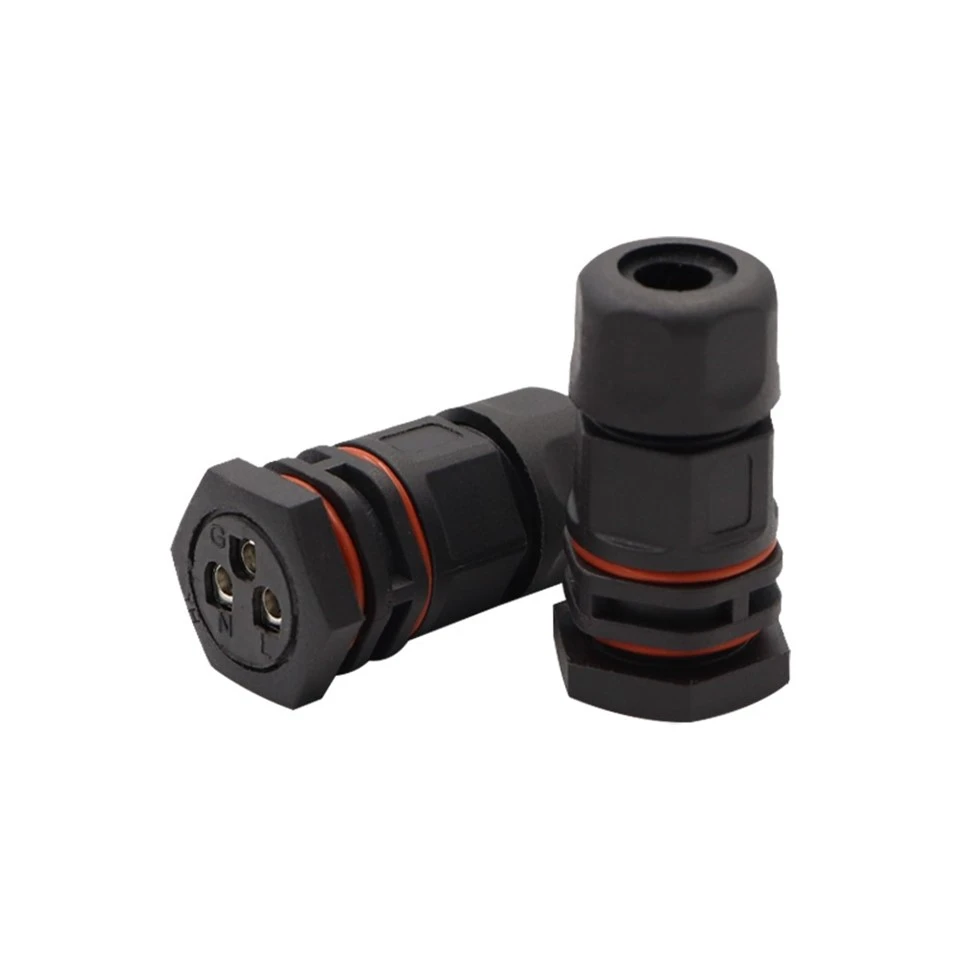

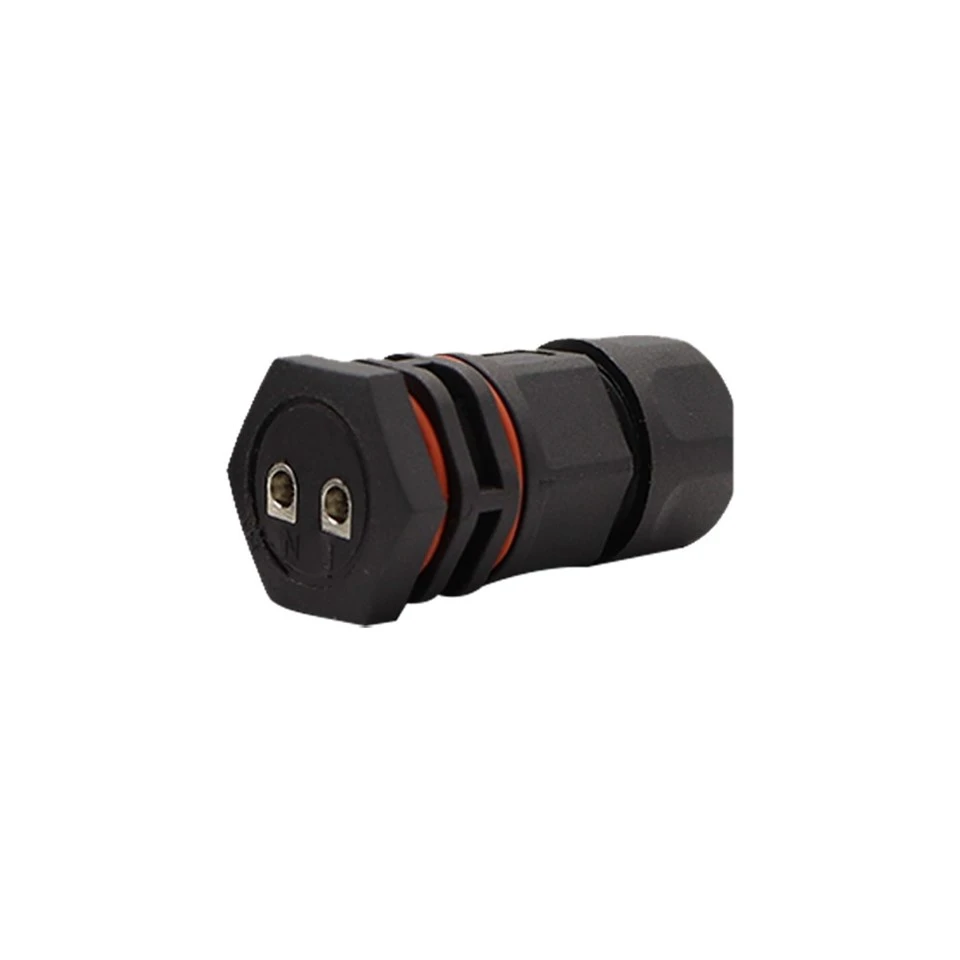

M16 3 Core Panel Mount kierrevesitiivis liitin IP67

M16 3-ytiminen paneeliin asennettava kierreliitin on korkeavirtainen laipioliitäntä teollisuuden virranjakelulle, moottorin ohjauksille ja raskaille ulkokäyttöön – 20A/250V AC, M16-sarjan korkein. M16×1.0-kierre takaa turvallisen lukituksen tärinän vaikutuksesta. Sähköinen suorituskyky: kosketusresistanssi pienempi tai yhtä suuri kuin 10 mΩ, eristys suurempi tai yhtä suuri kuin 500 MΩ DC 500 V:ssa, dielektrinen kestävyys 1,5 kV AC, vakaa 1 500 kytkentäjakson jälkeen. IP67-tiivistys nikkelipinnoitetuilla messinkitapeilla ja PVC-kotelolla varmistaa toiminnan -20 asteesta +85 asteeseen. Kiinnitetään paneelin aukon läpi kierreholkilla ja tiivistealuslevyllä – ei kaapelin läpivientiä, mikä vähentää kosteuden sisäänpääsyä. Rinnakkaispiiri tukee joustavaa johdotusta. Mukautetut kokoonpanot saatavilla OEM-projekteihin.

Lähetä kysely

Dongguan Hejiaxin Technology Co., Ltd. on yksi johtavista m16 3-ydinpaneeliin asennettavan kierteisen vedenpitävän ip67-liittimen valmistajista ja toimittajista Kiinassa. Voit vapaasti myydä Kiinassa valmistettuja kestäviä tuotteita täällä ja saada hinnaston tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä.

Tekniset tiedot

Parametri	Erittely
Jännitteen luokitus	AC250V
Nykyinen luokitus	Vähemmän tai yhtä suuri kuin 20A
Kytkentäajat	1500
Max Kaapeli OD	Vähemmän tai yhtä suuri kuin 8,0 mm
Piirin rakenne	Rinnakkainen
Kosketusvastus	10mΩ
Eristysrakenne	500MΩatDC500V
Jännitekestävyys huoneenlämmössä	1,5 KV
Lämpötilaluokitus	-20 astetta ~+85 astetta
Vedenpitävä taso	IP67

Materiaalitiedot

Parametri	Erittely
Lanka Materiaali	PVC, kumi
Jack materiaali	PVC
Pin materiaali	Nikkeli{0}}pinnoitettu messinki
Tiivisterengas	Kumi

Tuotesuunnittelupiirustus

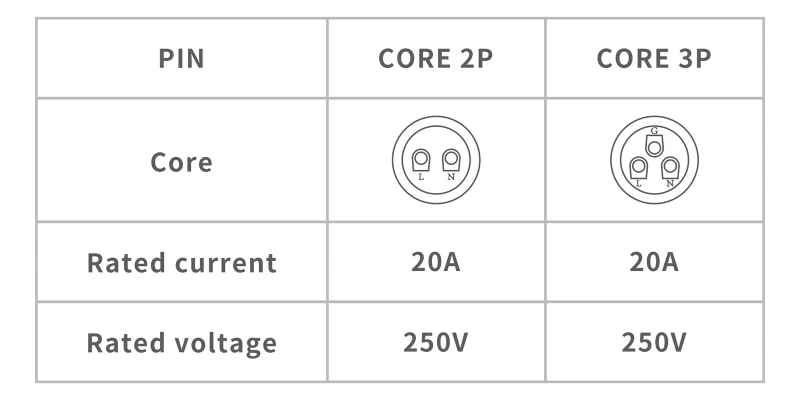

Core Configuration Diagram

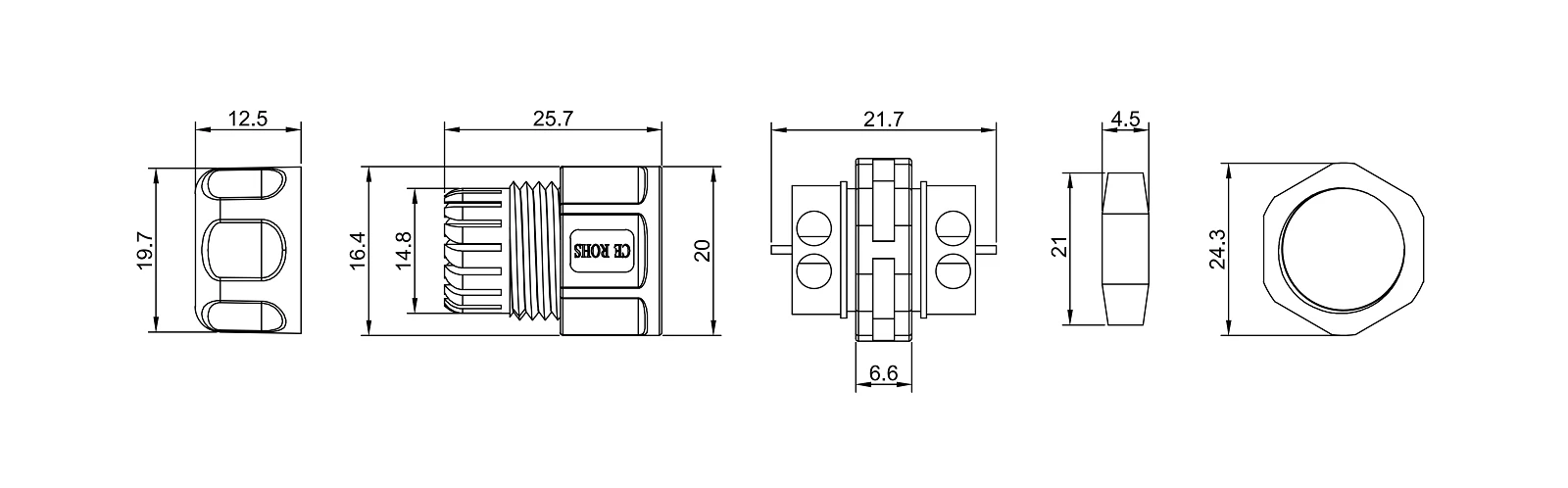

Dimensional Drawing

Mittapiirros sisältää tärkeimmät mekaaniset tiedot liitetyn CAD-otteen mukaan. Urospuolinen paneeliasennustulppa: kokonaispituus 24,3 mm (mutterin kanssa), vastakierteen pituus 12,5 mm, liitosmutterin leveys 25,7 mm tasaisesti. Naarasliitin: kierresyvyys 14,8 mm, tiivisteen puristusalue 6,6 mm. Molemmat käyttävät M16×1.0 kierteitä. Ydinkokoonpanotaulukossa on tälle 3-nastaiselle versiolle: 20A/250V (2-nastainen myös 20A/250V). Saatavilla on räätälöityjä nastakokoonpanoja ja mekaanisia mittoja – voimme räätälöidä kotelon pituuden, kierreprofiilin, mutterin koon ja kosketinjärjestelyn vastaamaan paneelin paksuutta ja kaapelivaatimuksia. Toleranssit ISO 2768-m mukaan. PDF/DWG saatavilla CAD-integrointia varten.

Tuotetiedot

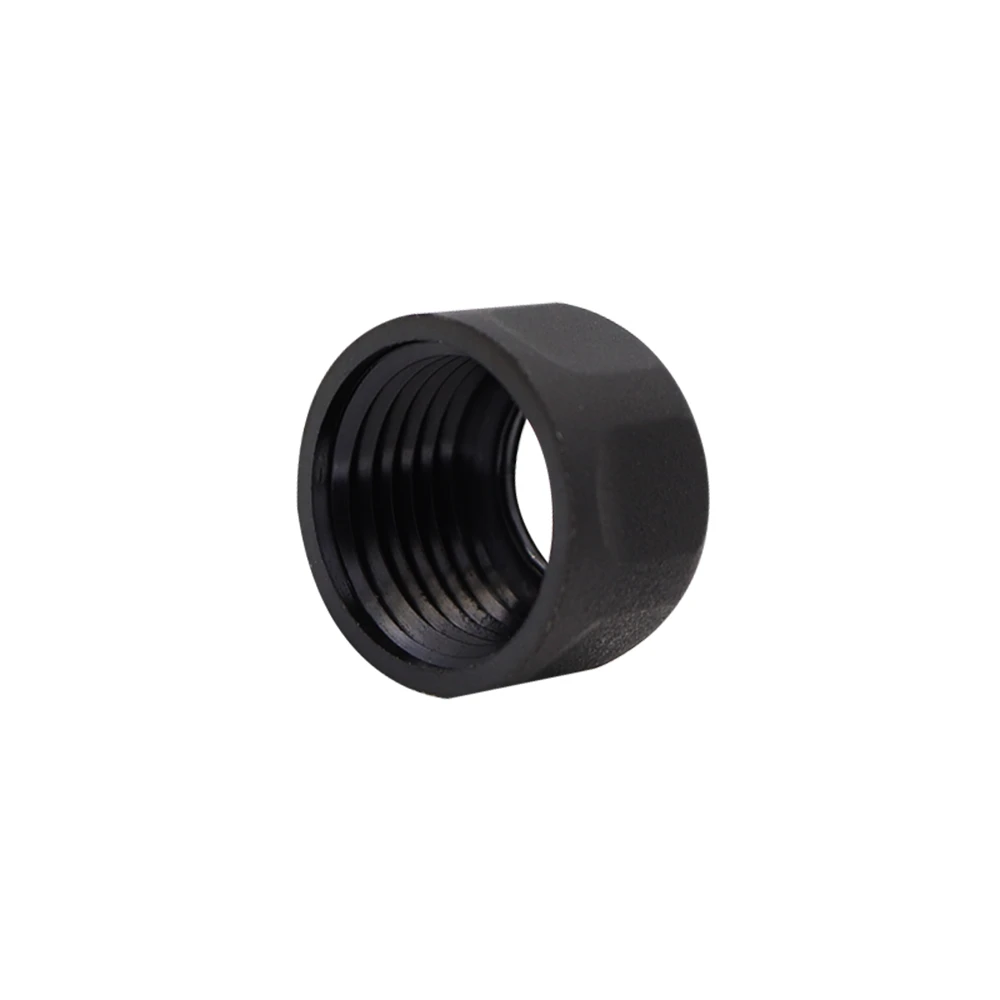

Pyöreä liitinrengas

Tässä kuvassa näkyy pyöreä liitinrengas. Rengas tarjoaa mekaanista lisätukea ja kohdistusta yhdistämisen aikana varmistaen M16×1.0-kierteiden oikean kiinnittymisen. Musta PVC-viimeistely sopii yhteen liitinkotelon kanssa yhtenäisen ulkonäön ja korroosionkestävyyden saavuttamiseksi.

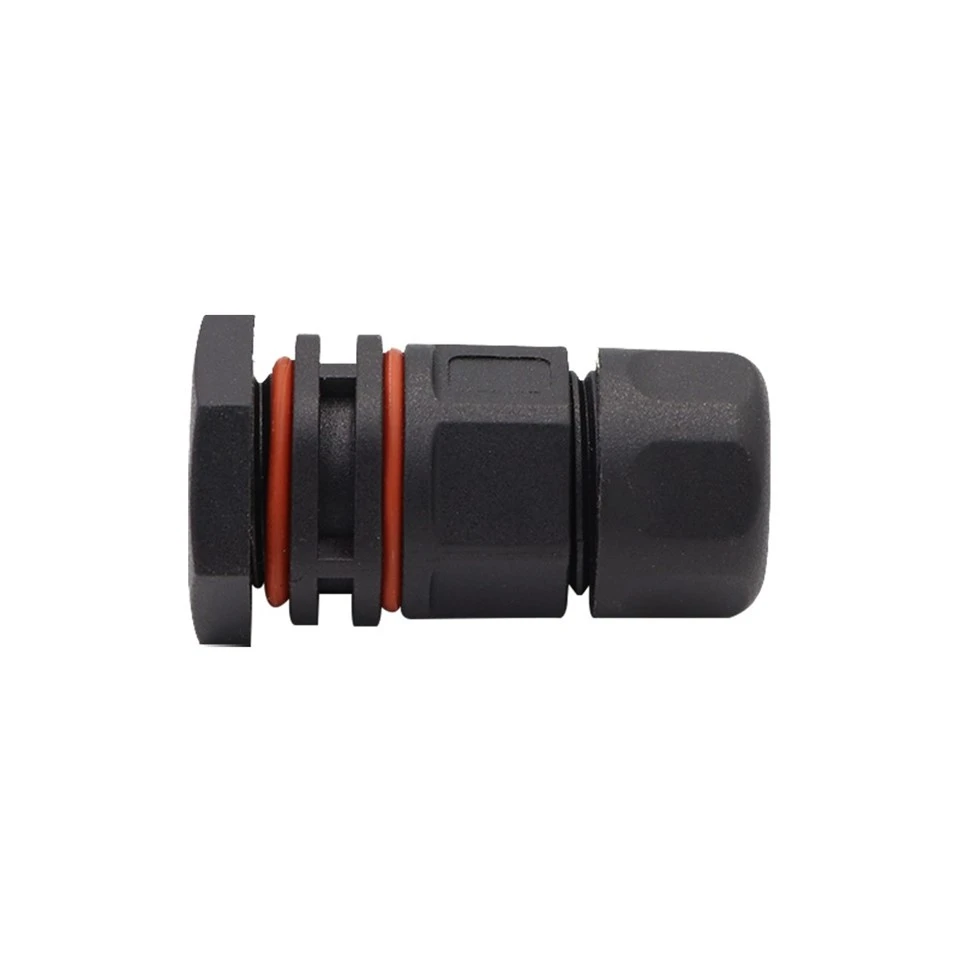

Kierreliitäntä (musta PVC)

Tässä kuvassa näkyy kierreliitos mustalla PVC-kotelolla. Ulkokierre M16×1.0 ja sisäkierreprofiili ovat selvästi näkyvissä. Musta PVC-materiaali tarjoaa vankan eristyksen ja korroosionkestävyyden teollisuusympäristöihin.
