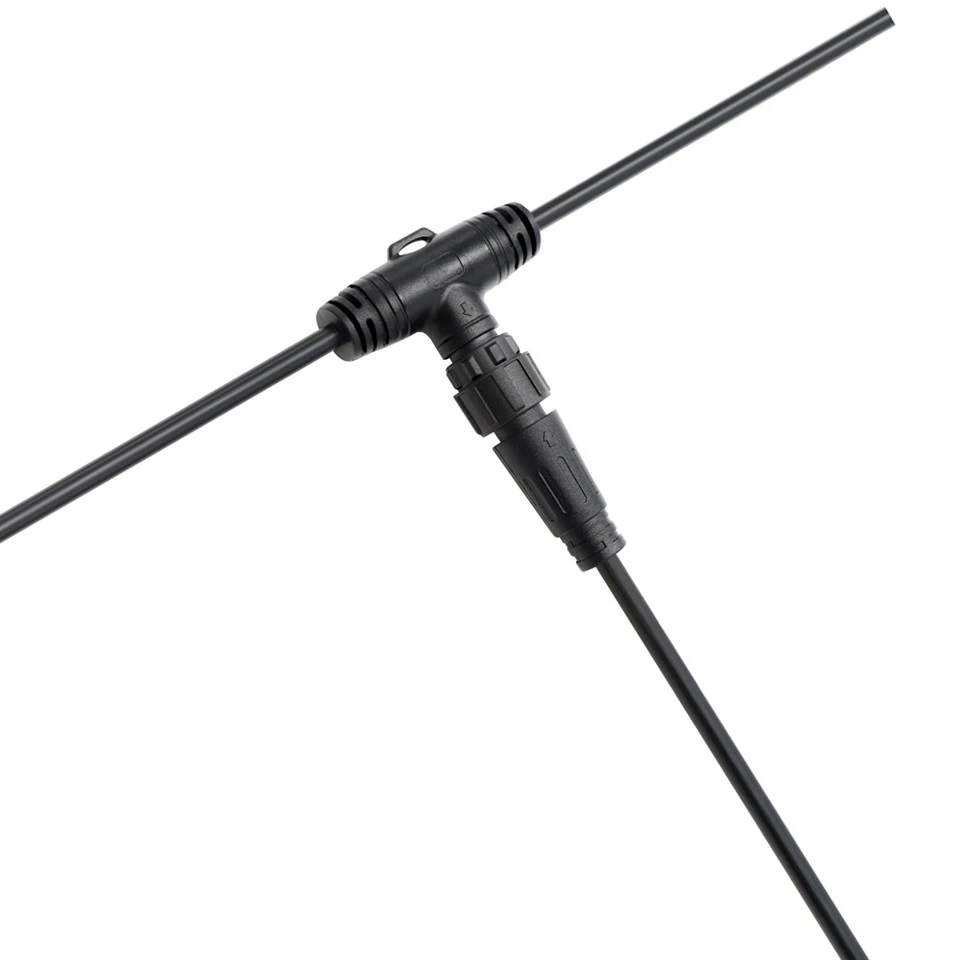

M12 2-6 Pin T-tyyppi Heavy Duty vedenpitävä PLC-kaapelikokoonpano IP67

M12 raskas-T--tyyppinen kaapelikokoonpano on esi-langallinen jakeluratkaisu, joka on suunniteltu järjestelmiin, jotka vaativat-valmiita-haaroitusliitäntöjä. Toisin kuin paneeli{7}}asennusversiot, tämä malli integroi kaapelit suoraan liittimen runkoon, mikä vähentää ylimääräisiä johdotusvaiheita asennuksen aikana. Saatavana 2-6-nastaisina kokoonpanoina, se tukee erilaisia teho-, signaali- ja ohjausvaatimuksia, ja pääkaapeli hyväksyy jopa 11,0 mm:n ulkohalkaisijan. Päällevalettu PVC- tai kumikotelo antaa suojan mekaanista rasitusta vastaan, kun taas IP67-tiiviste takaa luotettavan suorituskyvyn ulko- ja teollisuusympäristöissä -20 asteesta +85 asteeseen. Tämä kaapelikokoonpano soveltuu anturiverkkoihin, LED-valaistusjärjestelmiin ja teollisuuden ohjausjohdoksiin, joissa useiden laitteiden on jaettava yksi runkojohto. Kaapelin pituus, haarasuunta ja nastakokoonpano voidaan mukauttaa projektin vaatimusten mukaan.

Lähetä kysely

Dongguan Hejiaxin Technology Co., Ltd. on yksi johtavista m12 2-6 pin t-tyyppisten raskaiden vedenpitävien plc-kaapelikokoonpanojen ip67 valmistajista ja toimittajista Kiinassa. Voit vapaasti myydä Kiinassa valmistettuja kestäviä tuotteita täällä ja saada hinnaston tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä.

Tekniset tiedot

Parametri	Erittely
Main Max Kaapeli OD	11,0 mm
Haarojen yhteensopivuus	2-6 Pin
Lämpötilaluokitus	-20 astetta ~+85 astetta
Kosketusvastus	<10mΩ
Vedenpitävä taso	IP67

Materiaalitiedot

Parametri	Erittely
Materiaali	PVC,, Nylon
Kaapeli	PVC, kumi

Tuotesuunnittelupiirustus

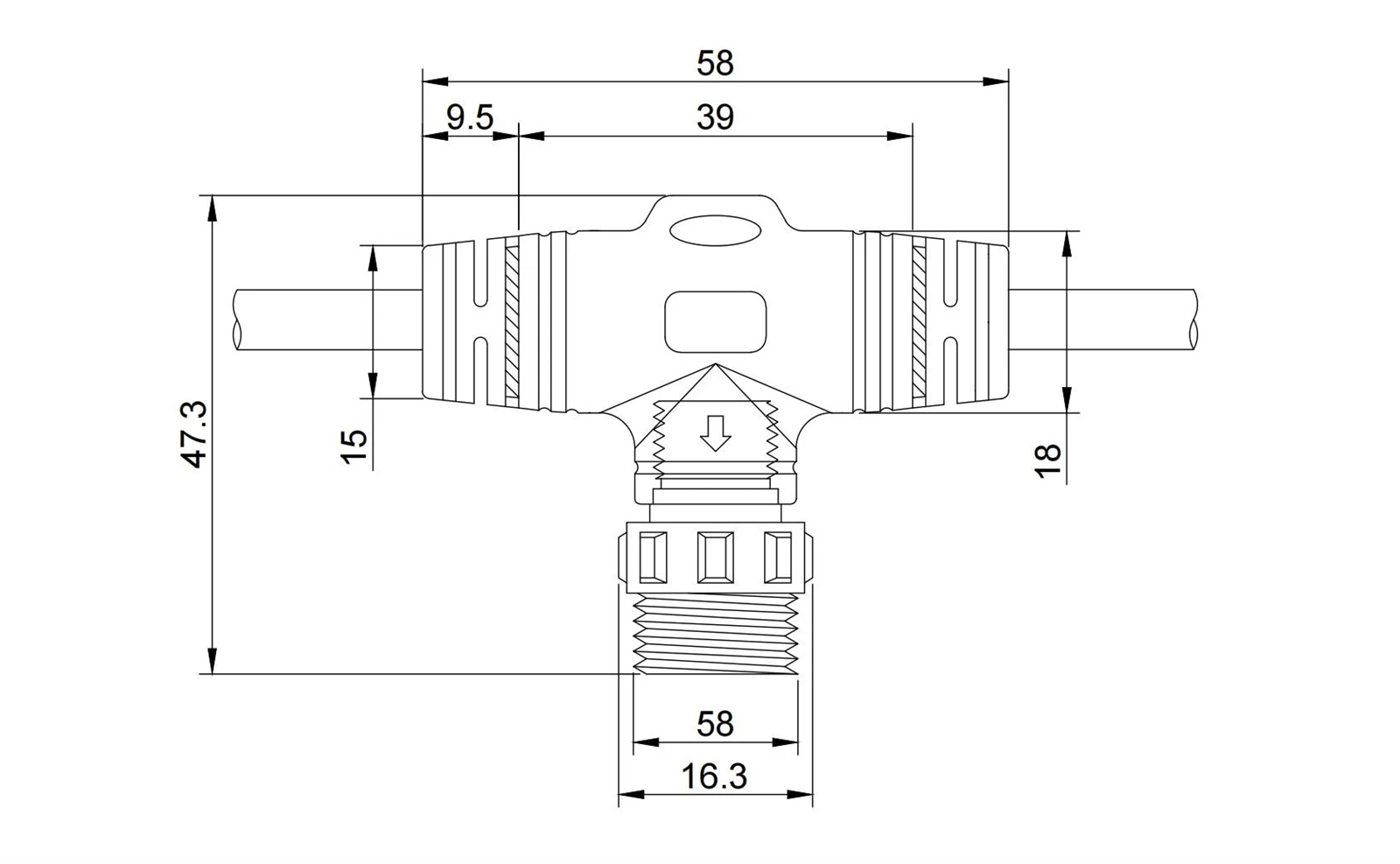

Dimensional Drawing

Yksiosainen ylivalettu T-runko, jossa kiinteät kaapelit – ei irrotettavia liittimiä tavaratilan puolella. Runkokaapelin sisääntulo sinetöity listalla; haarat poistuvat suorassa kokoonpanossa. Pääkaapelin ulkohalkaisija jopa 11,0 mm, haarakaapelin ulkohalkaisija riippuu nastamäärästä – tyypillisesti 5,0–7,0 mm. Muotin mitat: rungon pituus 58 mm, leveys 39 mm. Haaravarren pituudet 47,3 mm ja 58 mm, 16,3 mm:n kiinnitysominaisuus. Vastausreferenssi 9,5 mm, paneeliominaisuudet 15 mm ja 18 mm. Muotoon sisäänrakennettu vedonpoisto. Pin-to-wire -kartoitus noudattaa vakiovärikoodausta. Saatavilla räätälöityjä haarapituuksia. PDF/DWG pyynnöstä.

Tuotetiedot

Puoliylhäältä katsottuna poikkileikkauksella (2-nastainen, yksi kaapeli kytketty)

Tässä kuvassa on yksi M12 T-tyyppinen jakaja, jossa yksi kaapeli tulee sisään rungon puolelta. Puoliyläkulma paljastaa 2-nastaisen kosketinjärjestelyn poikkileikkauksen päällevaletun rungon sisällä. Tässä näkymässä ei ole kiinnitetty haarakaapeleita, joten sisäinen eristys ja nastojen paikat ovat selvästi näkyvissä – hyödyllistä johtimien kohdistuksen tarkistamisessa ennen johdotusta.

Puoliylhäältä katsottuna poikkileikkauksella (2-nastainen, yksi kaapeli kytketty)

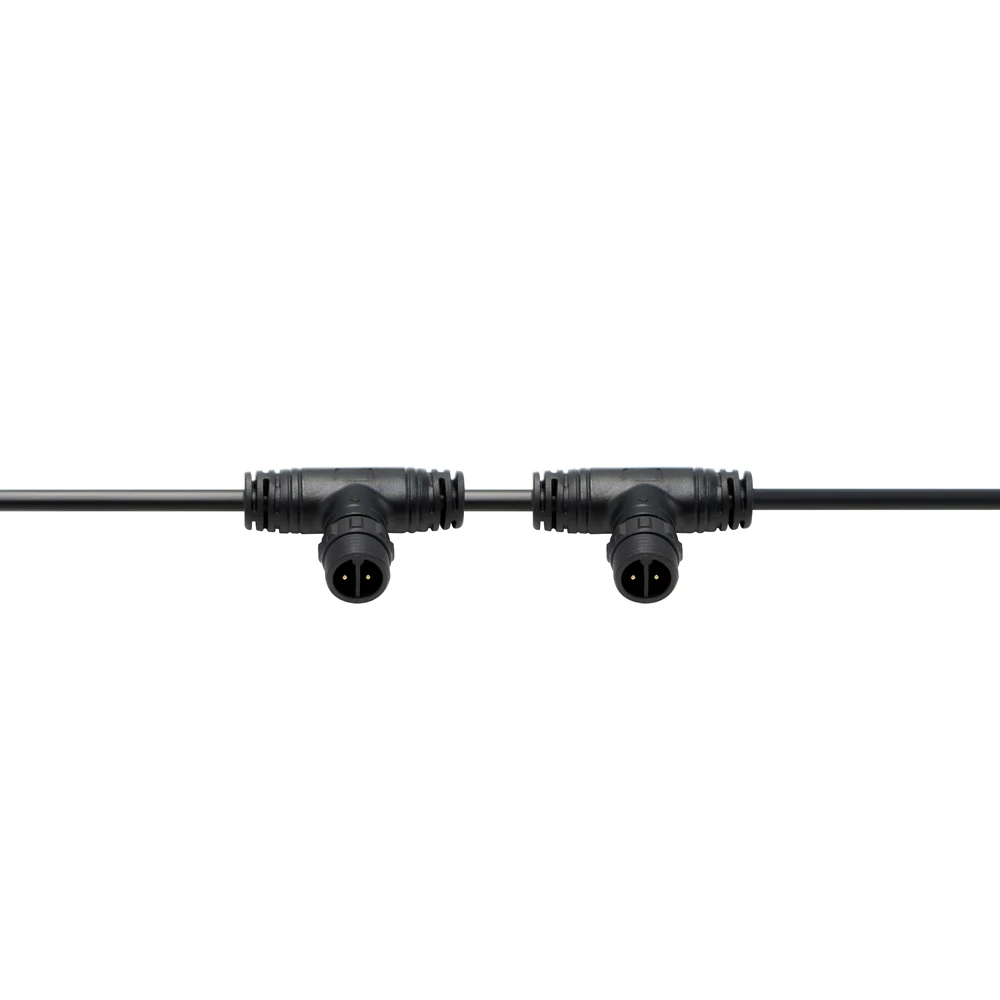

Kaksi T-tyyppistä jakajaa on sijoitettu vaakasuoraan ja yhdistetty yhdellä kaapelilla niiden välillä muodostaen ketjutetun jakelujohdon. Molemmat yksiköt ovat samaan suuntaan, ja niiden haaraportit ovat esillä. Tämä järjestely on tyypillinen, kun tarvitset useita purkupisteitä yhden runkolinjan varrella ilman ylimääräisiä kytkentärasiaa.
